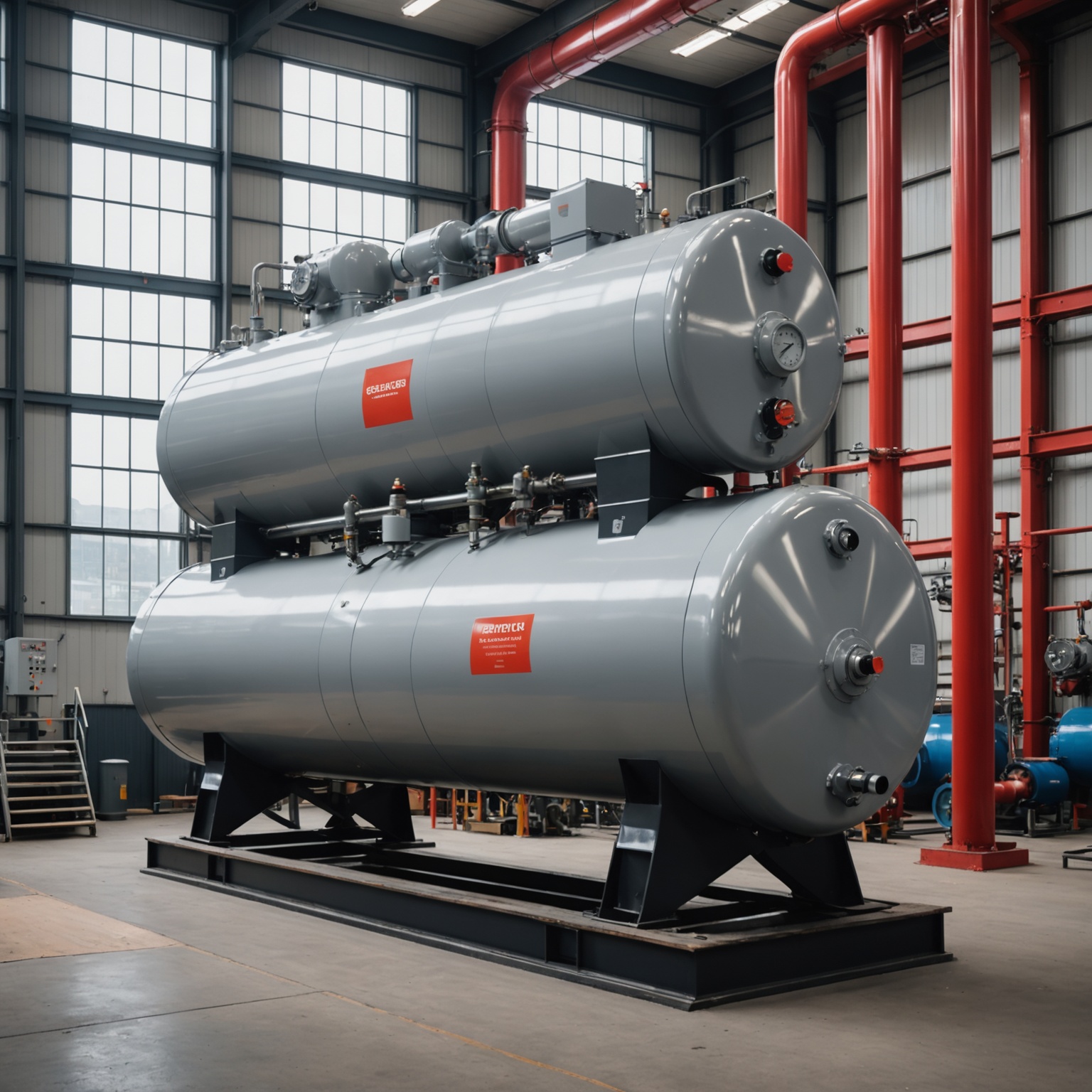

Воздушные ресиверы

Воздушный ресивер накапливает сжатый воздух, выравнивает давление и помогает пневмосистеме работать стабильнее. Он снижает нагрузку на компрессор и улучшает подачу воздуха к оборудованию.

Воздушные ресиверы: назначение, устройство и роль в пневмосистеме

Воздушный ресивер — это важный элемент пневматической системы, предназначенный для накопления сжатого воздуха, выравнивания его подачи и стабилизации работы оборудования. На практике ресивер можно увидеть почти там, где используется компрессор: в мастерских, на производстве, в автосервисах, в строительных и технологических установках. Его задача не сводится только к хранению воздуха. Ресивер помогает снизить пульсации давления, уменьшить частоту включений компрессора и обеспечить более ровную работу всей системы.

Правильно подобранный воздушный ресивер повышает надежность пневмолинии, улучшает качество подачи воздуха и часто продлевает срок службы компрессорного оборудования. При этом сам принцип его работы достаточно прост: сжатый воздух накапливается в герметичной емкости и по мере необходимости подается в сеть или к потребителям. Несмотря на простоту конструкции, выбор и эксплуатация ресивера требуют внимательного подхода, потому что от его параметров зависит устойчивость всей пневмосистемы.

Что такое воздушный ресивер и зачем он нужен

Воздушный ресивер представляет собой герметичный металлический сосуд, рассчитанный на работу под давлением. Он соединяется с компрессором и потребителями воздуха, выполняя роль промежуточного накопителя. Если компрессор работает неравномерно или не успевает мгновенно обеспечить нужный расход, ресивер компенсирует этот дефицит за счет ранее накопленного запаса воздуха.

Основные функции ресивера можно свести к нескольким задачам:

накопление сжатого воздуха;
сглаживание пульсаций давления;
снижение нагрузки на компрессор;
обеспечение кратковременных пиков расхода;
частичное охлаждение воздуха и выпадение конденсата;
повышение стабильности работы пневмооборудования.

Особенно заметна польза ресивера в системах с переменным потреблением воздуха. Когда часть оборудования работает периодически, а потребление то возрастает, то падает, ресивер помогает избежать резких скачков давления. Это важно как для качества технологического процесса, так и для ресурса всей установки.

Как устроен воздушный ресивер

Конструкция ресивера сравнительно проста, но каждая деталь имеет значение. Обычно он включает корпус, патрубки для подключения, опоры или крепления, а также арматуру и элементы контроля. В зависимости от исполнения могут применяться предохранительные устройства, манометр, сливной кран, люк для обслуживания и дополнительные приспособления.

Основные элементы конструкции

Элемент	Назначение
Корпус	Герметичная емкость, воспринимающая внутреннее давление
Входной патрубок	Подвод сжатого воздуха от компрессора
Выходной патрубок	Подача воздуха к потребителям или в магистраль
Манометр	Контроль давления внутри ресивера
Предохранительный клапан	Защита от опасного превышения давления
Слив конденсата	Удаление накопившейся влаги и загрязнений
Опоры	Устойчивое размещение на полу или раме

Наличие и комплектация отдельных элементов зависят от назначения ресивера, его объема и схемы подключения. Для промышленного применения оборудование обычно оснащают средствами контроля и защиты, поскольку работа под давлением требует надежного мониторинга.

Материалы изготовления

Чаще всего ресиверы изготавливают из стали, так как этот материал хорошо выдерживает внутреннее давление и механические нагрузки. Для защиты от коррозии корпус окрашивают или обрабатывают специальными покрытиями. В некоторых случаях используются дополнительные решения, повышающие стойкость к внешним воздействиям и влаге. Важно учитывать, что ресивер контактирует не только с воздухом, но и с конденсатом, который со временем может вызывать коррозию изнутри, если не организован регулярный слив.

Принцип работы воздушного ресивера

Работа ресивера основана на простом цикле: компрессор нагнетает воздух в емкость, давление внутри растет, а затем накопленный воздух расходуется по мере необходимости. Когда потребление снижается, запас воздуха снова пополняется. Такой режим позволяет компрессору работать более равномерно и не включаться слишком часто.

Если система потребляет воздух рывками, ресивер становится буфером между компрессором и нагрузкой. Например, при включении пневмоинструмента, открытии клапанов или запуске технологического узла давление не проседает так резко, как без накопительной емкости. Благодаря этому снижается риск нестабильной работы оборудования.

Кроме того, при движении воздуха через ресивер часть влаги конденсируется на стенках и оседает в нижней части емкости. Это не заменяет полноценную осушку, но помогает уменьшить количество воды, попадающей дальше по системе. Именно поэтому регулярный слив конденсата является обязательной частью обслуживания.

Виды воздушных ресиверов

Воздушные ресиверы различаются по назначению, расположению, объему, форме и конструктивному исполнению. Выбор зависит от параметров компрессора, режима потребления воздуха и условий эксплуатации.

По назначению

Для компрессорных установок — используются как основной накопитель воздуха в системе.
Для пневмолиний — служат буфером в распределенной сети подачи сжатого воздуха.
Для специализированного оборудования — применяются в технологических установках, где требуется стабильное давление.

По расположению

Вертикальные — удобны при ограниченной площади, часто лучше способствуют отделению конденсата.
Горизонтальные — устойчивы, удобны в некоторых компоновках и при определенных габаритных ограничениях.

По объему

Объем ресивера может быть небольшим, если система обслуживает кратковременные и малые потребления воздуха, или значительным, если требуется большой запас сжатого воздуха. Чем выше и неравномернее расход, тем важнее правильно подобрать емкость. Слишком маленький ресивер не сможет эффективно сглаживать колебания давления, а чрезмерно большой может увеличить стоимость и габариты установки без заметной пользы.

По условиям применения

В зависимости от среды эксплуатации ресиверы могут быть рассчитаны на стандартные внутренние помещения, более сложные производственные условия или наружную установку. При выборе учитывают температуру, влажность, коррозионную активность среды и доступность обслуживания.

Преимущества использования ресивера в пневмосистеме

Воздушный ресивер решает сразу несколько практических задач, поэтому его наличие редко бывает лишним. Даже в сравнительно простой системе он может заметно улучшить качество работы.

Основные преимущества

Стабилизация давления. Давление в сети становится более ровным, что положительно влияет на работу исполнительных механизмов.
Снижение числа пусков компрессора. Компрессор меньше включается и выключается, а это уменьшает износ.
Запас воздуха на пиковые нагрузки. При кратковременном повышении потребления ресивер помогает избежать провала давления.
Частичное отделение влаги. Воздух при остывании отдает часть конденсата, что полезно для системы.
Повышение общей устойчивости. Пневмолиния работает предсказуемее и спокойнее.

Для многих систем ресивер является не дополнительным, а практически обязательным элементом. Без него компрессор вынужден подстраиваться под любой кратковременный скачок расхода, что ухудшает режим работы и снижает эффективность установки.

Как подобрать воздушный ресивер

Подбор ресивера зависит от нескольких параметров: производительности компрессора, рабочего давления, характера потребления воздуха и особенностей схемы подключения. Ориентироваться только на внешний размер или на “примерно подходящий” объем не стоит, поскольку пневмосистема чувствительна к несоответствиям.

Что учитывать при выборе

производительность компрессора;
рабочее и максимальное давление;
объем потребления воздуха оборудованием;
частоту и длительность пиковых нагрузок;
место установки;
необходимость защиты от коррозии;
удобство обслуживания и слива конденсата.

Если система работает с постоянным расходом, объем ресивера может быть относительно умеренным. Если же воздух расходуется импульсно, важно предусмотреть запас, способный компенсировать кратковременные пики. Также следует учитывать, что ресивер влияет не только на запас воздуха, но и на динамику всей сети, поэтому его размещение в схеме имеет значение.

Простой расчет объема

Точный подбор ресивера обычно зависит от конкретных условий, но полезно понимать общий принцип. Один из базовых подходов связан с тем, какой объем воздуха требуется в период, когда компрессор не успевает мгновенно покрыть расход. В упрощенном виде можно ориентироваться на соотношение:

Vресивера ≈ Q × t / ΔP

где:

Q — расход воздуха;
t — время, в течение которого требуется поддерживать подачу;
ΔP — допустимое падение давления.

Такая формула носит ориентировочный характер и помогает понять взаимосвязь между расходом, временем и потерей давления. На практике расчет уточняется с учетом особенностей компрессора, режима работы и допустимых колебаний давления в сети.

Монтаж и размещение ресивера

Правильная установка ресивера важна не меньше, чем его выбор. Ошибки монтажа могут снизить эффективность работы и затруднить обслуживание. Обычно емкость устанавливают на ровное, устойчивое основание, обеспечивая доступ к манометру, сливу и обслуживаемым узлам.

Практические рекомендации по размещению

не перекрывать доступ к арматуре и точкам контроля;
предусмотреть удобный слив конденсата;
исключить установку в местах с повышенной вибрацией без соответствующей защиты;
обеспечить надежное подключение к компрессору и магистрали;
учитывать условия вентиляции и охлаждения;
не допускать механических повреждений корпуса и арматуры.

Если ресивер размещается в помещении, важно оставить пространство для осмотра и обслуживания. В случае наружной установки требуется особенно внимательно относиться к защите от коррозии, перепадов температуры и попадания влаги.

Обслуживание воздушного ресивера

Хотя ресивер выглядит как простая емкость, он нуждается в регулярном осмотре и уходе. Основное внимание уделяется состоянию корпуса, арматуры, манометра, предохранительного клапана и системы слива конденсата. Накопление влаги внутри может привести к коррозии, а загрязнения — к ухудшению работы запорной и контрольной арматуры.

Что входит в регулярный уход

Проверка внешнего состояния корпуса на наличие повреждений и следов коррозии.
Контроль давления по манометру.
Своевременный слив конденсата.
Осмотр соединений на предмет утечек.
Проверка работы предохранительных устройств.
Контроль состояния окраски и защитного покрытия.

Если ресивер работает в условиях высокой влажности или интенсивной нагрузки, обслуживание должно быть более внимательным. Особенно важно не игнорировать следы коррозии и нестабильную работу сливного узла, поскольку такие признаки могут указывать на более серьезные проблемы внутри системы.

Признаки, на которые стоит обращать внимание

частое падение давления без видимой причины;
необычные шумы или вибрации;
следы ржавчины на корпусе или около соединений;
затрудненный слив конденсата;
неправильные показания манометра;
срабатывание защитных элементов без очевидной перегрузки.

Такие признаки не всегда означают серьезную неисправность, но требуют внимательного осмотра. Для точной оценки технического состояния следует опираться на документацию к конкретному оборудованию и при необходимости привлекать квалифицированных специалистов.

Безопасность при эксплуатации

Работа с оборудованием под давлением требует дисциплины. Воздушный ресивер должен использоваться только в пределах параметров, для которых он рассчитан. Нельзя превышать допустимое давление, игнорировать неисправности арматуры или эксплуатировать емкость с признаками повреждения корпуса.

Базовые меры безопасности

не изменять конструкцию ресивера без технического обоснования;
не отключать защитные устройства;
не проводить обслуживание под давлением;
не допускать коррозионного износа до критического состояния;
следить за надежностью креплений и соединений;
использовать ресивер только по назначению.

Если оборудование подвергается внешнему воздействию, температурным перепадам или работает в интенсивном режиме, контроль должен быть особенно тщательным. Для любого сосуда под давлением главная задача — сохранять надежность корпуса и исправность защитных элементов.

Где применяются воздушные ресиверы

Область применения воздушных ресиверов очень широка. Они востребованы там, где сжатый воздух используется как источник энергии, управляющая среда или технологический ресурс. Это могут быть мастерские, линии автоматизации, упаковочные участки, покрасочные посты, сборочные производства, автосервисные зоны и строительные площадки.

В бытовом или полупрофессиональном сегменте ресиверы часто входят в состав компрессорных установок для периодической работы пневмоинструмента. В промышленности роль ресивера более значительна: он помогает выравнивать давление в сети, обслуживать несколько потребителей и обеспечивать устойчивость технологических процессов.

Сфера применения	Практическая роль ресивера
Мастерские и сервисы	Стабилизация подачи воздуха для инструмента и оборудования
Производство	Буферизация нагрузки и поддержание равномерного давления
Строительство	Обеспечение кратковременных пиков расхода
Автоматизированные линии	Поддержка стабильной работы пневмоисполнителей

Заключение

Воздушный ресивер — это не просто емкость для хранения сжатого воздуха, а важный стабилизирующий элемент пневмосистемы. Он снижает нагрузку на компрессор, выравнивает давление, помогает переживать пиковые расходы и частично способствует удалению конденсата. Грамотно подобранный и своевременно обслуживаемый ресивер делает работу пневматического оборудования более надежной, предсказуемой и долговечной.

При выборе такого оборудования важно учитывать рабочее давление, производительность компрессора, характер потребления воздуха и условия эксплуатации. Не менее значимы монтаж, контроль состояния корпуса и регулярный слив влаги. Именно эти факторы определяют, насколько эффективно ресивер будет выполнять свою задачу в конкретной системе.

Вопросы и ответы

Почему в пневмосистеме без ресивера давление может проседать при рывках потребления воздуха?

Когда потребители воздуха включаются неравномерно, компрессор не всегда успевает мгновенно восполнить расход. В этот момент ресивер работает как буфер: он отдает заранее накопленный запас и сглаживает кратковременный дефицит. Поэтому давление в линии падает не так резко, а оборудование получает воздух более ровно. Особенно заметен этот эффект там, где есть пневмоинструмент, периодические открытия клапанов или запуск узлов с пиковым расходом. Без накопительной емкости компрессор вынужден реагировать на каждый всплеск потребления, из-за чего в системе появляются колебания давления. Это ухудшает качество работы и повышает нагрузку на сам компрессор. На практике это означает более стабильную работу исполнительных механизмов и меньший риск сбоев в технологическом процессе. Если расход воздуха переменный, ресивер помогает системе вести себя предсказуемо даже при коротких нагрузках.

Как понять, что объем воздушного ресивера выбран слишком маленький или слишком большой?

Слишком маленький ресивер обычно проявляет себя частыми перепадами давления и более активной работой компрессора. Если емкость не успевает накопить достаточный запас, она почти не сглаживает пики расхода, и система начинает вести себя нервно. В результате возрастает износ оборудования и ухудшается стабильность подачи воздуха. Слишком большой объем не всегда полезен. Он увеличивает стоимость, занимает больше места и может не дать заметного выигрыша, если потребление воздуха умеренное и равномерное. В таком случае часть потенциальной емкости просто не используется по назначению, а монтаж и обслуживание становятся менее удобными. Ориентиром служат режим работы системы и характер потребления воздуха. Чем больше и резче колеблется расход, тем важнее запас по объему. Если же нагрузка постоянная и компрессор работает почти без пауз, потребность в чрезмерно крупном ресивере обычно ниже.

Чем вертикальный ресивер отличается от горизонтального и какой вариант практичнее?

Вертикальный ресивер обычно удобен там, где мало свободной площади. Он занимает меньше места по полу и часто помогает лучше отделять конденсат, потому что в нижней части емкости проще организовать его сбор и слив. Такой вариант часто выбирают, когда важна компактность размещения. Горизонтальный ресивер, наоборот, может быть удобнее в некоторых компоновках и при определенных ограничениях по высоте. Он устойчив, нередко проще вписывается в существующую раму или монтажную схему и может быть предпочтителен, если оборудование нужно расположить на одной линии с другим узлами. Практичность зависит не от формы сама по себе, а от условий эксплуатации. Если помещение стеснено по площади, чаще выигрывает вертикальное исполнение. Если важны устойчивость, удобство компоновки и особенности монтажа, может оказаться удобнее горизонтальный вариант.

Нужно ли регулярно сливать конденсат из воздушного ресивера и чем грозит его накопление?

Да, регулярный слив конденсата нужен обязательно. При охлаждении сжатого воздуха в ресивере часть влаги оседает на стенках и собирается в нижней части емкости. Это естественный процесс, и именно поэтому в конструкции предусматривают сливной кран или другие элементы удаления влаги. Если конденсат не удалять, внутри создаются условия для коррозии. Со временем это может повредить корпус изнутри, ухудшить надежность оборудования и сократить срок службы ресивера. Кроме того, влага может дальше попадать в пневмолинию и влиять на работу чувствительных узлов. Слив конденсата особенно важен при высокой влажности окружающей среды и при интенсивной работе системы. Даже если ресивер помогает частично отделять воду, он не заменяет полноценную осушку воздуха. Поэтому уход за ним должен быть регулярной частью обслуживания.

Зачем воздушному ресиверу манометр и предохранительный клапан?

Манометр нужен для контроля давления внутри емкости. Поскольку ресивер работает под давлением, оператор должен видеть текущее состояние системы и понимать, насколько близко оно к рабочим пределам. Это помогает поддерживать нормальный режим эксплуатации и вовремя замечать отклонения. Предохранительный клапан выполняет защитную функцию. Если давление по какой-то причине начнет расти слишком сильно, клапан сбросит избыточное давление и предотвратит опасную перегрузку корпуса. Для оборудования, работающего под давлением, это один из ключевых элементов безопасности. В промышленной среде такие устройства особенно важны, потому что сбой может затронуть не только сам ресивер, но и всю пневмосистему. Наличие контроля и защиты снижает риск аварий и делает работу установки более предсказуемой.

Как ресивер помогает уменьшить нагрузку на компрессор и продлить срок его службы?

Ресивер снижает частоту включений и выключений компрессора, потому что часть воздуха система берет из накопленного запаса. Компрессору не нужно реагировать на каждый кратковременный всплеск потребления, и он может работать более равномерно. Именно это уменьшает износ пусковой части и рабочих узлов. Когда потребление воздуха меняется рывками, без ресивера компрессор вынужден чаще выходить на режим и чаще отключаться. Такой режим обычно менее комфортен для оборудования, особенно если пики нагрузки короткие, но регулярные. Накопительная емкость сглаживает эти скачки и делает работу компрессора спокойнее. В результате растет не только ресурс самого компрессора, но и надежность всей линии. Стабильная подача воздуха снижает вероятность перебоев в работе потребителей, а система в целом становится менее чувствительной к кратковременным изменениям расхода.

Можно ли использовать воздушный ресивер как замену осушке воздуха?

Нет, ресивер не заменяет полноценную осушку, хотя и помогает уменьшить количество влаги в системе. Когда воздух охлаждается в емкости, часть конденсата действительно оседает на стенках и собирается в нижней части. Это полезно, но эффект ограничен и не решает проблему влажности полностью. Если в системе требуется сухой воздух, одних накопительных свойств недостаточно. Влага все равно может попадать дальше по пневмолинии и влиять на оборудование. Особенно это заметно при чувствительных технологических процессах или при длительной работе в условиях повышенной влажности. Поэтому ресивер лучше рассматривать как элемент, который улучшает состояние воздуха и стабилизирует систему, но не как единственное средство борьбы с влагой. Для надежной работы часто нужны и другие меры, включая регулярный слив конденсата и дополнительные устройства подготовки воздуха.

Подходит ли воздушный ресивер для систем с очень неравномерным расходом воздуха?

Да, именно в таких системах его польза обычно наиболее заметна. Если потребление воздуха то возрастает, то падает, ресивер выступает промежуточным запасом и сглаживает резкие колебания. Это позволяет избежать просадок давления и делает подачу воздуха более устойчивой. При рывковом расходе особенно важно, чтобы запас по объему был подобран правильно. Слишком маленькая емкость быстро вырабатывается и не успевает компенсировать пики. Тогда система по-прежнему будет испытывать колебания, а компрессор — работать с лишней нагрузкой. Если же объем подобран с учетом режима работы, ресивер помогает и технологическому процессу, и ресурсу оборудования. Он делает систему более предсказуемой, что особенно полезно там, где стабильность давления напрямую влияет на качество результата.

Какие ошибки чаще всего допускают при выборе и эксплуатации воздушного ресивера?

Одна из самых частых ошибок — подбор объема без учета реального режима потребления воздуха. Если ориентироваться только на компрессор, а не на пики расхода, ресивер может оказаться слишком маленьким и не справляться со своей задачей. Вторая типичная ошибка — игнорирование условий эксплуатации, включая влажность, температуру и коррозионную активность среды. Еще одна проблема связана с обслуживанием. Даже хороший ресивер требует регулярного слива конденсата и контроля давления. Если этого не делать, возрастает риск коррозии и ухудшается надежность всей пневмосистемы. Также важно учитывать наличие предохранительных устройств и манометра, особенно в промышленном применении. На практике лучше выбирать ресивер как часть системы, а не как отдельную емкость. Тогда проще учесть схему подключения, характер нагрузки и условия размещения. Такой подход помогает избежать перерасхода, лишних простоев и преждевременного износа оборудования.
