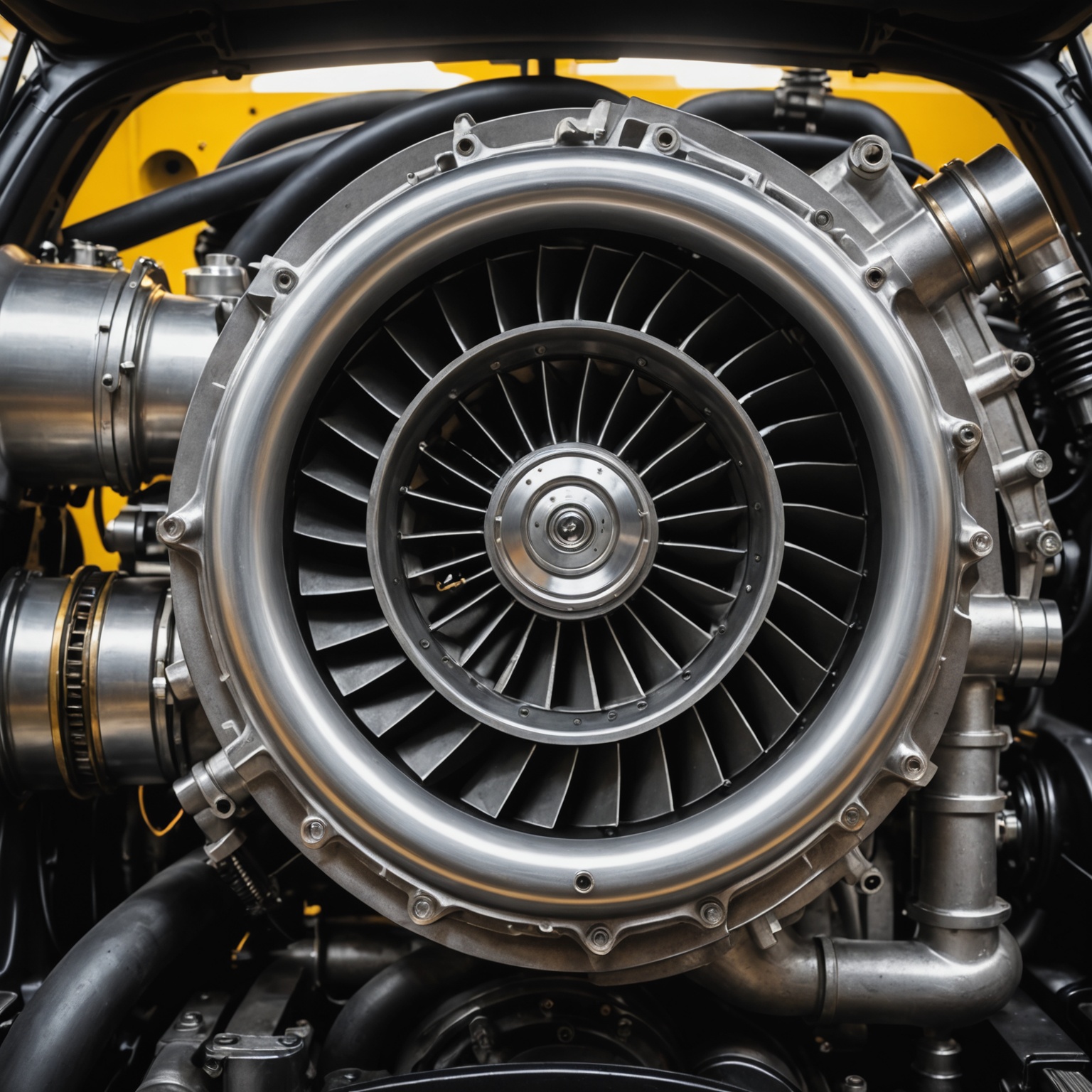

Турбокомпрессор

Турбокомпрессор использует энергию выхлопных газов, чтобы увеличить подачу воздуха в двигатель и повысить его мощность. Это решение широко применяется в автомобилях, технике и промышленных установках благодаря эффективности и компактности.

Турбокомпрессор: назначение и роль в работе двигателя

Турбокомпрессор — это устройство, которое повышает количество воздуха, поступающего в цилиндры двигателя, за счет энергии выхлопных газов. Такой принцип позволяет сжигать больше топлива без заметного увеличения рабочего объема мотора. В результате двигатель способен развивать большую мощность и крутящий момент при сравнительно компактных размерах.

Турбокомпрессор применяют не только в легковых автомобилях, но и в грузовой технике, спецмашинах, мотоциклах, судовых и промышленных силовых установках. Его задача заключается не просто в «добавлении мощности», а в более эффективном использовании энергии, которая в обычном двигателе частично теряется с выпускными газами.

По конструкции турбокомпрессор представляет собой агрегат, объединяющий турбину и компрессор на одном валу. Турбина вращается потоком отработавших газов, а компрессор, связанный с ней жестко, засасывает и сжимает свежий воздух на впуске. Чем выше энергия газов, тем интенсивнее вращение и тем больше давление наддува.

Как устроен турбокомпрессор

Несмотря на кажущуюся сложность, принцип устройства турбокомпрессора логичен. Основные элементы работают как единая система, где каждый узел выполняет свою функцию и влияет на общий результат.

Основные элементы конструкции

Корпус турбины — принимает горячие выхлопные газы и направляет их на колесо турбины.
Колесо турбины — вращается под действием потока газов.
Вал — соединяет турбину и компрессор, передавая вращение.
Корпус компрессора — формирует поток воздуха на стороне впуска.
Колесо компрессора — сжимает воздух и направляет его в двигатель.
Подшипниковый узел — обеспечивает точное и быстрое вращение вала.
Система смазки — уменьшает износ и отводит тепло.
Уплотнения — препятствуют утечке масла и газов.

Дополнительные элементы

В современных системах турбонаддува часто используются вспомогательные механизмы, которые улучшают стабильность работы и защищают двигатель:

Wastegate — перепускной клапан, ограничивающий давление наддува.
Интеркулер — охладитель наддувочного воздуха.
Изменяемая геометрия турбины — система направляющих лопаток, изменяющая поведение турбины в разных режимах.
Клапаны сброса давления — уменьшают нежелательные скачки давления при резком закрытии дросселя в некоторых типах систем.

Принцип работы турбокомпрессора

Работа турбокомпрессора основана на использовании кинетической и тепловой энергии выхлопных газов. После сгорания топлива газы покидают цилиндры под давлением и высокой температурой. Они направляются в турбину, где раскручивают колесо до очень высоких оборотов. Часто речь идет о десятках и даже сотнях тысяч оборотов в минуту, поэтому к точности изготовления узла предъявляются жесткие требования.

Вал передает вращение на компрессорное колесо, которое засасывает атмосферный воздух, сжимает его и подает во впускной тракт. При сжатии возрастает плотность воздуха, а значит, в цилиндр попадает больше кислорода. С увеличением количества кислорода можно сжечь больше топлива, что и дает прирост мощности.

Почему сжатый воздух важен

Мощность двигателя во многом зависит от того, сколько воздуха поступает в цилиндры. Если воздух нагрет и разрежен, в нем меньше кислорода. При сжатии плотность потока увеличивается, но одновременно растет температура. Именно поэтому в наддувочных системах нередко применяют интеркулер, который охлаждает воздух перед подачей во впуск.

Этап	Что происходит	Результат
Выпуск	Газы покидают цилиндры	Появляется энергия для вращения турбины
Турбина	Газовый поток раскручивает колесо	Вал начинает вращать компрессор
Компрессор	Воздух сжимается и подается во впуск	Увеличивается наполнение цилиндров
Интеркулер	Снижает температуру наддувочного воздуха	Повышается плотность и стабильность работы

Преимущества турбокомпрессора

Популярность турбокомпрессора объясняется не только ростом мощности. У этого решения есть несколько важных инженерных преимуществ, которые сделали его одним из самых распространенных способов повышения эффективности двигателя.

Повышение удельной мощности

Турбокомпрессор позволяет получить больше мощности с меньшего рабочего объема. Это особенно важно для современных компактных двигателей, где требуется сочетание динамики и экономичности.

Более полное использование энергии выхлопа

Вместо того чтобы просто выбрасывать горячие газы в атмосферу, часть их энергии используется для полезной работы. Такой подход делает двигатель рациональнее.

Снижение потерь на «накачку»

В некоторых режимах турбированный двигатель может работать эффективнее за счет лучшего управления воздухом и возможного уменьшения объема мотора при сохранении требуемой отдачи.

Гибкость применения

Турбокомпрессоры подходят для разных типов двигателей и легко адаптируются к различным задачам: от спокойной городской езды до высоких нагрузок в коммерческом транспорте.

Недостатки и ограничения

Несмотря на очевидные плюсы, турбокомпрессор имеет и свои особенности, которые следует учитывать при проектировании, эксплуатации и обслуживании двигателя.

Турбояма

Турбоямой называют задержку между нажатием на педаль акселератора и ощутимым ростом тяги. Она возникает из-за того, что турбине требуется время, чтобы раскрутиться и выйти на нужный режим. На современных двигателях этот эффект снижен, но полностью не исчезает.

Высокая тепловая и механическая нагрузка

Турбина работает в очень горячей среде, а вал и подшипники — на высоких оборотах. Любые нарушения в смазке или охлаждении могут ускорить износ.

Чувствительность к качеству масла и воздуха

Засоренный воздушный фильтр, некачественное масло или несвоевременная замена смазки заметно сокращают ресурс турбокомпрессора. Для такого узла особенно важны чистота и стабильность условий работы.

Повышенные требования к системе управления двигателем

Наддув требует точной настройки подачи топлива, угла зажигания, давления наддува и температуры воздуха. Без грамотной калибровки возможны детонация, перегрев и снижение ресурса двигателя.

Основные виды турбокомпрессоров

Турбокомпрессоры различаются по конструкции, способу управления и назначению. Выбор конкретного решения зависит от типа двигателя, требуемой мощности и условий эксплуатации.

Тип	Особенности	Преимущества	Ограничения
Обычная турбина	Классическая схема с фиксированной геометрией	Простота, надежность	Менее гибкая работа на разных режимах
Турбина с изменяемой геометрией	Поток газов регулируется направляющими элементами	Лучший отклик, широкий диапазон эффективности	Сложнее конструкция и обслуживание
Двухступенчатый наддув	Две турбины или две ступени компрессии	Высокая эффективность в широком диапазоне	Более сложная и дорогая система
Твин-скролл	Разделенные каналы подвода газов к турбине	Снижает взаимное влияние импульсов выхлопа	Требует точной компоновки коллектора

Интеркулер и его значение

Интеркулер часто рассматривают как дополнительный элемент, но на практике он является важной частью наддувной системы. При сжатии воздух нагревается, а горячий воздух имеет меньшую плотность. Охлаждение после компрессора повышает массу воздуха, поступающего в цилиндр, и помогает уменьшить термическую нагрузку на двигатель.

Если упростить смысл, то более холодный наддувочный воздух дает больше кислорода при том же объеме. Это улучшает наполнение цилиндров и делает работу двигателя стабильнее, особенно при длительных нагрузках.

Где размещается интеркулер

Чаще всего интеркулер располагают в передней части автомобиля, где он обдувается набегающим потоком воздуха. В отдельных случаях используют системы жидкостного охлаждения наддувочного воздуха, когда конструкция и компоновка требуют другого решения.

Как рассчитывается эффект от наддува

Принципиальный эффект турбонаддува можно выразить через увеличение количества воздуха в цилиндрах. Упрощенно можно считать, что при росте абсолютного давления во впуске возрастает масса воздуха, поступающего за цикл.

Если атмосферное давление принять за 1 бар, а наддув — за 0,5 бар избыточного давления, то абсолютное давление во впуске будет около 1,5 бар. В первом приближении это означает потенциальное увеличение количества воздуха примерно в 1,5 раза по сравнению с атмосферным режимом. На практике результат зависит еще и от температуры, потерь во впуске, эффективности турбины и настройки двигателя.

Условная зависимость может быть описана так:

масса воздуха ∝ абсолютному давлению / температуре

Это не точная инженерная формула для всех случаев, но она хорошо показывает основную идею: чем выше давление и ниже температура воздуха, тем лучше наполнение цилиндров.

Обслуживание и ресурс турбокомпрессора

Ресурс турбокомпрессора во многом определяется не только качеством изготовления, но и условиями эксплуатации. Узел работает в экстремальной среде, где важны стабильная смазка, отсутствие грязи и соблюдение теплового режима.

Что особенно важно для долговечности

Регулярная замена моторного масла подходящего типа и вязкости.
Своевременная замена воздушного фильтра.
Контроль герметичности впускного и выпускного трактов.
Отсутствие масляного голодания при запуске и работе двигателя.
Плавная работа в условиях высокой нагрузки и аккуратное отношение к прогреву.

Почему перегрев вреден

После интенсивной поездки турбина остается очень горячей. Если сразу заглушить двигатель, циркуляция масла и охлаждение резко прекращаются. Это может привести к локальному перегреву, образованию отложений и ускоренному износу. По этой причине плавное завершение поездки полезно для ресурса системы.

Типичные признаки неисправности

На проблемы с турбокомпрессором могут указывать посторонние звуки, падение тяги, дымность выхлопа, повышенный расход масла или ошибка системы управления двигателем. При появлении подобных признаков требуется диагностика, поскольку причины могут быть связаны не только с самой турбиной, но и с патрубками, клапанами, фильтрами, датчиками и системой смазки.

Турбокомпрессор в сравнении с компрессором механического типа

Иногда турбокомпрессор сравнивают с механическим компрессором, который приводится от коленчатого вала. Эти системы решают схожую задачу, но делают это по-разному.

Турбокомпрессор использует энергию выхлопных газов и не отбирает мощность напрямую от двигателя.
Механический компрессор быстрее откликается на нажатие педали, но создает постоянную нагрузку на коленчатый вал.
Турбина обычно эффективнее в плане использования энергии, но может иметь задержку отклика.

Выбор между этими решениями зависит от того, что важнее в конкретной конструкции: мгновенная реакция, максимальная эффективность, простота или высокий пик мощности.

Где турбокомпрессор особенно полезен

Турбонаддув востребован там, где важны высокий крутящий момент, экономичность и компактность силовой установки. В легковых автомобилях он помогает сочетать приемистость с умеренным расходом топлива. В грузовом транспорте турбокомпрессор улучшает тягу на низких и средних оборотах, что особенно полезно при перевозке тяжелых грузов. В промышленности и судовых установках наддув помогает рационально использовать мощность двигателя на длительных режимах.

Краткий перечень практических преимуществ

Улучшение разгона и тяги.
Повышение эффективности двигателя.
Возможность уменьшать рабочий объем без потери мощности.
Гибкость при настройке характеристик мотора.

Заключение

Турбокомпрессор — это ключевой узел современных двигателей, который позволяет использовать энергию выхлопных газов для повышения мощности и эффективности. Его работа основана на простом, но очень точном инженерном принципе: турбина раскручивается потоками газов, а компрессор подает в цилиндры больше воздуха. При грамотной конструкции и правильном обслуживании такой узел дает заметный выигрыш в динамике, тяге и рациональности работы двигателя. Вместе с тем турбонаддув требует аккуратного отношения, чистой смазки, хорошего охлаждения и продуманной настройки всей системы.

Вопросы и ответы

Почему турбокомпрессор повышает мощность двигателя без заметного увеличения объёма цилиндров?

Турбокомпрессор использует энергию выхлопных газов, которая в обычном двигателе частично теряется. Эти газы раскручивают турбину, а она через общий вал приводит в действие компрессор, нагнетающий больше воздуха во впуск. Чем больше кислорода попадает в цилиндры, тем больше топлива можно сжечь эффективно и тем выше получается отдача двигателя. Важно, что прирост мощности достигается не «магией», а за счёт лучшего наполнения цилиндров. Поэтому компактный мотор с наддувом может выдавать характеристики, близкие к более крупному атмосферному двигателю. При этом итоговая динамика зависит не только от самой турбины, но и от настройки подачи топлива, охлаждения воздуха и общей калибровки системы.

Что происходит с воздухом в турбокомпрессоре и зачем нужен интеркулер?

Сначала компрессор засасывает атмосферный воздух и сжимает его. При сжатии воздух становится плотнее, то есть в том же объёме оказывается больше кислорода. Это позволяет двигателю получить более насыщенную рабочую смесь и сжечь больше топлива без увеличения рабочего объёма. Однако вместе с давлением растёт и температура. Горячий воздух менее плотный, поэтому его полезный эффект частично снижается. Именно для этого в системе часто ставят интеркулер: он охлаждает наддувочный воздух перед подачей во впуск, повышает его плотность и помогает сделать работу двигателя стабильнее и эффективнее, особенно под нагрузкой.

Из каких основных деталей состоит турбокомпрессор и за что отвечает каждая из них?

В основе узла находятся турбинное колесо, компрессорное колесо и вал, который соединяет их в единый механизм. Турбинная часть принимает горячие выхлопные газы, а компрессорная — сжимает свежий воздух на впуске. Подшипниковый узел обеспечивает высокоскоростное вращение вала, а система смазки уменьшает износ и отводит тепло. Не менее важны корпуса, которые направляют потоки газов и воздуха, а также уплотнения, препятствующие утечкам масла и газов. От состояния каждого элемента зависит ресурс турбокомпрессора: даже небольшие проблемы со смазкой, загрязнение или износ могут быстро сказаться на точности работы и давлении наддува.

Что такое турбояма и почему она появляется?

Турбояма — это задержка между нажатием на педаль газа и моментом, когда тяга начинает заметно расти. Она связана с тем, что турбине нужно время, чтобы набрать обороты и создать нужное давление наддува. Пока это не произошло, двигатель не получает максимум дополнительного воздуха, поэтому отклик кажется менее резким. На современных моторах этот эффект стараются уменьшить за счёт более удачной конструкции турбины, изменяемой геометрии, двухступенчатых схем и точной настройки управления. Полностью избавиться от турбоямы сложно, потому что наддув физически зависит от потока выхлопных газов, но правильно подобранная система делает задержку значительно менее заметной.

Чем опасны перегрев и плохая смазка для турбокомпрессора?

Турбокомпрессор работает в очень тяжёлых условиях: высокая температура выхлопа, очень большие обороты и постоянные нагрузки на вал и подшипники. Если смазка подаётся неправильно или её качество низкое, детали быстрее изнашиваются, а трение и перегрев могут вызвать серьёзные повреждения. Перегрев опасен ещё и тем, что ухудшает состояние масла и сокращает ресурс уплотнений. В итоге появляются утечки, падение эффективности и риск выхода узла из строя. Поэтому так важны своевременная замена масла, чистый воздушный фильтр и исправная система охлаждения: для турбонаддува стабильные условия работы критичнее, чем для более простых двигателей.

Как понять, какой тип турбокомпрессора лучше подходит для разных задач?

Классическая турбина с фиксированной геометрией обычно выбирается там, где важны простота и надёжность. Она конструктивно понятнее и дешевле в обслуживании, но менее гибко работает на разных режимах. Если нужен более широкий диапазон эффективности и лучший отклик, применяют турбину с изменяемой геометрией. Двухступенчатый наддув используют, когда требуется высокая отдача в широком диапазоне оборотов, но такая система сложнее и дороже. Твин-скролл помогает снизить взаимное влияние импульсов выхлопа и улучшить работу турбины, но требует точной компоновки. Поэтому выбор всегда зависит от того, что важнее: отклик, экономичность, мощность или простота конструкции.

Влияет ли турбокомпрессор на ресурс двигателя и когда это становится заметно?

Сам по себе турбокомпрессор не обязательно сокращает ресурс двигателя, но он повышает требования к качеству обслуживания и настройке. Если система наддува правильно спроектирована, а двигатель получает нужное количество топлива, воздуха и охлаждения, турбомотор может работать долго и надёжно. Проблемы обычно возникают при перегреве, неправильной калибровке, детонации, плохом масле или загрязнённом фильтре. Тогда нагрузка растёт не только на турбину, но и на сам двигатель. Чем выше давление наддува и интенсивнее режим эксплуатации, тем важнее регулярное обслуживание: турбонаддув хорошо работает только тогда, когда весь силовой агрегат рассчитан на такую нагрузку.

Можно ли использовать турбокомпрессор только для легковых автомобилей?

Нет, область применения гораздо шире. Турбокомпрессоры ставят не только на легковые автомобили, но и на грузовую технику, спецмашины, мотоциклы, судовые и промышленные силовые установки. Это связано с тем, что принцип наддува полезен почти везде, где нужно повысить мощность и эффективность без радикального увеличения размеров двигателя. Для тяжёлой техники турбокомпрессор особенно ценен, потому что помогает лучше использовать энергию выхлопа и получать высокий крутящий момент. В компактных и спортивных моторах он даёт возможность сочетать небольшие размеры с достойной отдачей. То есть выбор применения определяется не типом транспорта как таковым, а задачей: где важнее экономичность, где тяга, а где максимальная мощность.
